Reallin Electron DJZ1226 DC سمارٹ انرجی میٹر کا انتخاب کرتے وقت، کم از کم کرنٹ (Imin)، زیادہ سے زیادہ کرنٹ (Imax)، اور ابتدائی کرنٹ (Ist) کو سمجھنا نسبتاً آسان ہوتا ہے۔ لیکن حوالہ موجودہ (In/Ib) کا کیا مطلب ہے؟ In کی قدر کا کیا اثر ہے؟
حوالہ کرنٹ کو بعض اوقات انرجی میٹر کے "کمفرٹ آپریٹنگ زون" کے طور پر سمجھا جاتا ہے، وہ کرنٹ جس پر پیمائش سب سے زیادہ درست ہوتی ہے۔
تاہم، انرجی میٹر کی خرابی کا پتہ لگانے اور درستگی کا انشانکن دراصل حوالہ کرنٹ کو بطور حوالہ معیار استعمال کرتے ہوئے انجام دیا جاتا ہے۔ جیسا کہ لفظ "حوالہ" کا مطلب ہے، یہ "حوالہ" اور "موازنہ" کے معنی رکھتا ہے۔ حوالہ کرنٹ کو "معیاری کرنٹ" کے طور پر سمجھنا جس پر انرجی میٹر انتہائی درست طریقے سے پیمائش کرتا ہے اور سب سے زیادہ مستحکم طریقے سے کام کرتا ہے، ایک سادہ نظریہ ہے۔
"JJF1779-2019 آؤٹ لائن برائے الیکٹرانک DC انرجی میٹرز کی قسم کی تشخیص" کا سیکشن 6.1.2 بنیادی زیادہ سے زیادہ قابل اجازت غلطی کی وضاحت کرتا ہے، جیسا کہ نیچے جدول 4 میں دکھایا گیا ہے۔
جدول 4 حوالہ وولٹیج میں بنیادی زیادہ سے زیادہ قابل اجازت غلطیاں
| موجودہ قدر (براہ راست کنکشن) | موجودہ قدر (بالواسطہ کنکشن) | انرجی میٹر کی ہر کلاس کے لیے بنیادی زیادہ سے زیادہ قابل اجازت خرابی (%) | |||
|---|---|---|---|---|---|
| 0.2 | 0.5 | 1 | 2 | ||
| 0.01Ib I سے کم یا اس کے برابر<0.1Ib | 0.01 میں I سے کم یا اس کے برابر<0.05In | ±0.4 | ±1.0 | - | - |
| 0.1Ib I سے کم یا اس کے برابر I Less than یا Imax کے برابر | 0.05 میں I اس سے کم یا اس کے برابر Imax سے کم یا برابر | ±0.2 | ±0.5 | - | - |
| 0.05Ib I سے کم یا اس کے برابر<0.1Ib | 0.02 میں I سے کم یا اس کے برابر<0.05In | - | - | ±1.5 | ±2.5 |
| 0.1Ib I سے کم یا اس کے برابر I Less than یا Imax کے برابر | 0.05 میں I اس سے کم یا اس کے برابر Imax سے کم یا برابر | - | - | ±1.0 | ±2.0 |
نوٹس:
Ib براہ راست کرنٹ کنکشن کے ساتھ انرجی میٹرز کے حوالہ کرنٹ کی نشاندہی کرتا ہے۔
In بالواسطہ کرنٹ کنکشن کے ساتھ انرجی میٹرز کے حوالہ کرنٹ کی نشاندہی کرتا ہے۔
بالواسطہ کرنٹ کنکشن والے انرجی میٹرز کے لیے، لوڈ کرنٹ کو متعلقہ برقی پیرامیٹرز میں تبدیل کیا جائے گا۔

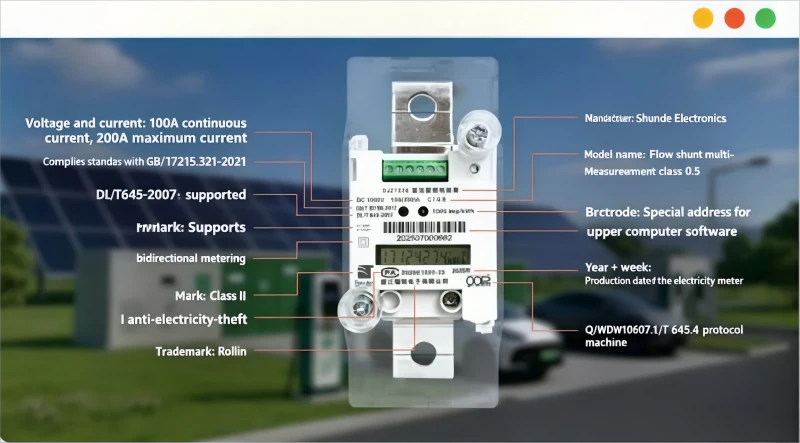

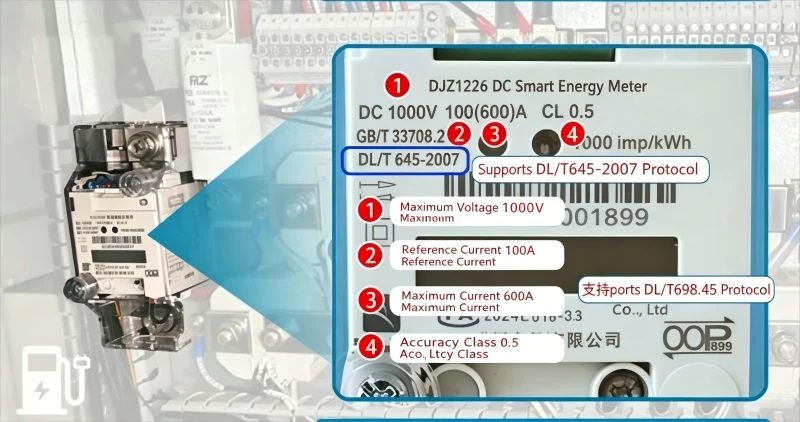

مثال کے طور پر، Reallin Electron DJZ1226 DC سمارٹ انرجی میٹر، بنیادی طور پر 0.5 کی درستگی کی کلاس کے ساتھ، ایک بلٹ-شنٹ کی خصوصیات رکھتا ہے اور ایک بالواسطہ کرنٹ-کنیکٹڈ قسم ہے، جس کا حوالہ کرنٹ عموماً 100A کے قریب ہوتا ہے۔ لہذا، حساب کتاب ٹیبل 4 کا حوالہ دے کر کیا جا سکتا ہے۔
| نہیں | ماڈل | درستگی کی کلاس | زیادہ سے زیادہ کرنٹ | کم از کم کرنٹ | کرنٹ شروع ہو رہا ہے۔ | حوالہ موجودہ | RS485 پورٹس | بیرونی ٹرمینلز |
|---|---|---|---|---|---|---|---|---|
| 1 | J5003-AQI | کلاس 0.5 | 250A | 1.0A | 0.2A | 100A | 1 چینل | ٹرمینلز میں لگائیں- |
| 2 | J5003-AQK | کلاس 0.5 | 300A | 1.0A | 0.2A | 100A | 1 چینل | ٹرمینلز میں لگائیں- |
| 3 | J5003-AQS | کلاس 0.5 | 300A | 1.0A | 0.2A | 100A | 1 چینل | ٹرمینلز کو کچلنا |
| 4 | J5003-AQN | کلاس 0.5 | 300A | 1.0A | 0.2A | 100A | 2 چینلز | ٹرمینلز میں لگائیں- |
| 5 | J5003-AQT | کلاس 0.5 | 400A | 1.0A | 0.2A | 100A | 1 چینل | ٹرمینلز کو کچلنا |
| 6 | J5003-AQP | کلاس 0.5 | 400A | 1.0A | 0.2A | 100A | 1 چینل | ٹرمینلز میں لگائیں- |
| 7 | J5003-AQQ | کلاس 0.5 | 400A | 1.0A | 0.2A | 100A | 2 چینلز | ٹرمینلز میں لگائیں- |
| 8 | J5015-AQS | کلاس 0.5 | 600A | 1.0A | 0.2A | 100A | 2 چینلز | ٹرمینلز کو کچلنا |
| 9 | J5015-AQP | کلاس 0.5 | 600A | 1.0A | 0.2A | 100A | 1 چینل | ٹرمینلز کو کچلنا |
| 10 | J50159-FD | کلاس 0.5 | 1000A | 5.0A | 0.4A | 100A | 3 چینلز | ٹرمینلز کو کچلنا |
جہاں In 100A ہے، تو ① 0.01In I <0.05In سے کم یا اس کے برابر ہے 1A I <5A سے کم یا اس کے برابر، زیادہ سے زیادہ قابل اجازت غلطی کے ساتھ ±1%۔
فرض کریں کہ Imax 1000A ہے، پھر ② 0.05I سے کم یا اس کے برابر < Imax is 5A I <1000A سے کم یا اس کے برابر، زیادہ سے زیادہ قابل اجازت غلطی کے ساتھ ±0.5%۔
یہ اندازہ لگایا جا سکتا ہے کہ، اسی درستگی کے لیے، حوالہ کرنٹ ویلیو جتنی چھوٹی ہوگی، موجودہ رینج میں 1% سے 5% میں غلطی اتنی ہی کم ہوگی…
جدول 6 انرجی میٹرز کی موجودہ قدریں شروع کرنا
| درستگی کی کلاس | 0.2 | 0.5 | 1 | 2 | |
| براہ راست موجودہ کنکشن | آگے | 0.002Ib | 0.003Ib | 0.004Ib | 0.005Ib |
| معکوس | 0.003Ib | 0.004Ib | 0.005Ib | 0.006Ib | |
| بالواسطہ کرنٹ کنکشن | آگے | 0.001 انچ | 0.002 میں | 0.003 میں | 0.004 میں |
| معکوس | 0.002 میں | 0.003 میں | 0.004 میں | 0.005 میں | |
مزید برآں، حوالہ کرنٹ کی بنیاد پر، درستگی کی مختلف کلاسوں کے لیے ابتدائی موجودہ قدر کا حساب لگایا جا سکتا ہے۔ زیادہ سے زیادہ قابل اجازت غلطی کو بھی حوالہ کرنٹ پر وولٹیج کے تغیر کی حد کے اندر بیان کیا جا سکتا ہے۔
لہذا، یہ دیکھا جا سکتا ہے کہ حوالہ موجودہ ایک "حوالہ" کے طور پر ایک اہم کردار ادا کرتا ہے اور اسے صرف موجودہ قدر کے طور پر بہترین درستگی کے ساتھ نہیں سمجھا جانا چاہئے۔ یہ ایک پیرامیٹر ویلیو ہے جسے پیمائش کی توثیق میں غلطی کا پتہ لگانے اور درستگی کیلیبریشن کے لیے استعمال کیا جاتا ہے۔ تاہم، نسبتاً بولتے ہوئے، ایک چھوٹی حوالہ کرنٹ ویلیو کم کرنٹ رینج میں میٹر کی خرابی کی قدر کو بہتر طور پر ظاہر کرتی ہے۔
