تین-فیز AC انرجی میٹرز کے لیے "ناپنے والے پل" کے طور پر، موجودہ ٹرانسفارمرز (CTs) کا انتخاب براہ راست انرجی میٹرنگ کی درستگی کا تعین کرتا ہے۔ یہ مضمون Zhejiang Ruiyin Electronics 0.01-1(6)A، 0.5 کلاس تھری فیز AC CT انرجی میٹر کو بطور مثال موجودہ ٹرانسفارمرز کے انتخاب کے معیار کو متعارف کرانے کے لیے استعمال کرتا ہے۔
کلیدی پیرامیٹر ملاپ
موجودہ تفصیلات کا انتخاب: بنیادی-سائیڈ کرنٹ بنیادی ہے۔
ٹرانسفارمر کی موجودہ تفصیلات کو دو اہم تقاضوں کو پورا کرنا چاہیے: "بنیادی-سائیڈ کرنٹ اصل بوجھ کا احاطہ کرتا ہے" اور "ثانوی-سائیڈ کرنٹ برقی توانائی کے میٹر سے میل کھاتا ہے"۔

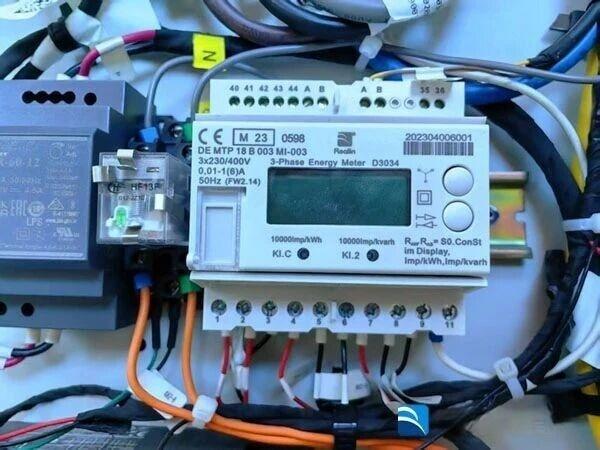

● سیکنڈری-سائیڈ کرنٹ فکسڈ میچنگ:Ruiyin Electronics' D3034 (MID-تصدیق شدہ) اور DTSFU1226 (CPA-تصدیق شدہ) برقی توانائی میٹرز کا درجہ بندی شدہ ثانوی کرنٹ 6A ہے۔ ٹرانسفارمر کا انتخاب کرتے وقت، یقینی بنائیں کہ اس کا ثانوی-سائیڈ آؤٹ پٹ کرنٹ اس رینج میں آتا ہے۔ عام طور پر، ایک 5A سیکنڈری-سائیڈ ٹرانسفارمر ملاپ کے لیے استعمال کیا جاتا ہے۔
● پرائمری-سائیڈ کرنٹ سلیکشن فارمولہ:ٹرانسفارمر پرائمری-سائیڈ ریٹیڈ کرنٹ=اصل زیادہ سے زیادہ لوڈ کرنٹ × 1.2~1.5۔ مثال کے طور پر: اگر اصل زیادہ سے زیادہ لوڈ کرنٹ 200A ہے، تو ایک ٹرانسفارمر کا انتخاب کریں جس کا پرائمری-سائیڈ کرنٹ 250A (200×1.25) یا 300A (200A (200×1.25) کرنٹ ہو (greatly fluxtour) آلات)، یہ استعمال کرنے کی سفارش کی جاتی ہے اوورلوڈ کی وجہ سے میٹرنگ کی بگاڑ سے بچنے کے لیے 1.5x فیکٹر۔
خاص منظرنامے: جب اصل لوڈ کرنٹ ٹرانسفارمر کے پرائمری-سائیڈ ریٹیڈ کرنٹ کے 30% سے کم ہو، تو میٹرنگ کی درستگی کم ہو جائے گی (ٹرانسفارمر کی خرابی کی وکر بہترین حد سے ہٹ جانے کی وجہ سے)۔ اس صورت میں، ایک "چوڑا-لوڈ ٹرانسفارمر" منتخب کریں یا پرائمری-سائیڈ وائنڈنگ ٹرنز کی تعداد کو ایڈجسٹ کریں (بند ٹرانسفارمرز ملٹی-ٹرن تھریڈنگ کو سپورٹ کرتے ہیں: مثال کے طور پر، 300/5A ٹرانسفارمر کو 2 موڑ کو تھریڈنگ کرکے 150/5A میں تبدیل کیا جا سکتا ہے)۔
درستگی کی کلاس
UBS الیکٹرانک کرنٹ ٹرانسفارمر انرجی میٹر کی درستگی کی کلاس عام طور پر 0.5 کلاس ہوتی ہے۔ میٹرنگ کے معیارات کے مطابق، موجودہ ٹرانسفارمر کی درستگی کی کلاس انرجی میٹر کی درستگی کی کلاس سے بہتر یا اس کے برابر ہونی چاہیے، اور اسے "کمپوزٹ ایرر 1.0 کلاس سے کم یا اس کے برابر" کی ضرورت کو پورا کرنا چاہیے:
● تجویز کردہ انتخاب:0.5 کلاس یا 0.2/0.2S کلاس ٹرانسفارمرز کا انتخاب کریں۔ (0.2S کلاس میں ہلکے بوجھ (5% شرح شدہ کرنٹ) کے تحت چھوٹی خرابیاں ہیں، جو اسے بڑے بوجھ کے اتار چڑھاو والے منظرناموں کے لیے زیادہ موزوں بناتی ہے؛ 0.2 کلاس مستحکم بوجھ کے ساتھ صنعتی/تجارتی منظرناموں پر لاگو ہوتی ہے۔)
● ممنوعہ انتخاب: 1.0 یا اس سے زیادہ کی درستگی والے ٹرانسفارمرز کے استعمال سے بچنے کی کوشش کریں۔ یہاں تک کہ اگر کسی ایک ڈیوائس کی خرابی معیار پر پوری اترتی ہے، دونوں کی مشترکہ غلطی قابل اجازت حد سے تجاوز کر سکتی ہے، جس سے بجلی کے بل کے تصفیے پر تنازعات پیدا ہو سکتے ہیں۔
موجودہ ٹرانسفارمر قسم کا انتخاب: کھلی-قسم بمقابلہ بند-قسم
| قسم | بنیادی خصوصیات | درخواست کے منظرنامے۔ | انتخاب اور تنصیب کے نوٹس |
|---|---|---|---|
| بند ٹرانسفارمر | اعلی درستگی (0.2 کلاس اور اس سے اوپر عام)، اچھی سگ ماہی، مضبوط مخالف- مداخلت | نئے پروجیکٹس، پاور کٹ کے ساتھ انسٹال کیبل/بس بار، مستحکم لوڈ کے منظرنامے۔ | تنصیب کے دوران بجلی بند؛ غلط وائنڈنگ کی وجہ سے تناسب کی غلطیوں سے بچنے کے لیے پرائمری-سائیڈ وائنڈنگ ٹرنز (مثلاً 1 موڑ، 2 موڑ) کے لیے نام پلیٹ کے تقاضوں پر سختی سے عمل کریں۔ |
| اسپلٹ-کور ٹرانسفارمر | آسان تنصیب (بجلی کٹوانے کی ضرورت نہیں)، الگ کرنے کے قابل، سروس کے آلات کے ساتھ ہم آہنگ۔ | تزئین و آرائش کے منصوبے، کیبل/بس بار نان-ڈیٹیچ ایبل انسٹالیشن، ہنگامی توسیعی منظرنامے | زیادہ تر 0.5 کلاس اور اس سے اوپر کے ہیں۔ اعلی-معیار 0.2 کلاس اسپلٹ-بنیادی مصنوعات کا انتخاب کریں؛ یقینی بنائیں کہ تنصیب کے دوران آئرن کور مضبوطی سے جڑا ہوا ہے (گیپ 0.1 ملی میٹر سے کم یا اس کے برابر)، بصورت دیگر درستگی نمایاں طور پر گر جائے گی۔ |
انتخاب کی ترجیح: بند-قسم کے موجودہ ٹرانسفارمرز کو ترجیح دیں (جو بہتر درستگی پیش کرتے ہیں)؛ صرف اعلی-درستگی سے کھلے-ٹائپ کرنٹ ٹرانسفارمرز کا انتخاب کریں جب انسٹالیشن کے لیے سرکٹ کو فعال کرنا-ناممکن ہو، اور انسٹالیشن کے بعد ضروری غلطی کی تصدیق کی جانی چاہیے۔
ٹرانسفارمر کے انتخاب کے عملی اقدامات (حتمی شکل دینے کے لیے 4 مراحل)
● مستحکم بوجھ کے لیے 0.2 کلاس کا انتخاب کریں۔
● بڑے بوجھ کے اتار چڑھاو کے لیے 0.2S کلاس کا انتخاب کریں۔
● 0.5 کلاس بھی ایک آپشن ہے۔ 1.0 کلاس کی سفارش نہیں کی جاتی ہے۔
● نئے منصوبوں کے لیے بند ٹرانسفارمرز کا انتخاب کریں۔
● تزئین و آرائش کے منصوبوں کے لیے اسپلٹ-کور ٹرانسفارمرز (0.5 کلاس سے بہتر ہونا چاہیے) کا انتخاب کریں۔
Pitfall Reminders-دیکھنا ضروری ہے۔
1. تبدیلی کے تناسب کی مطابقت: ایک ہی سرکٹ میں تین-فیز ٹرانسفارمرز کے لیے، تین-فیز کی پیمائش کے عدم توازن سے بچنے کے لیے ایک ہی ٹرانسفارمیشن ریشو اور ایکوریسی کلاس کا انتخاب کرنا ضروری ہے۔
2. نام کی تختی کی تصدیق: ماڈل کا انتخاب کرتے وقت، ٹرانسفارمر کے نام کی تختی کے لیبل جیسے "پرائمری سائیڈ کرنٹ/ سیکنڈری سائیڈ کرنٹ" اور "ایکوریسی کلاس" کی تصدیق کریں۔
3. تنصیب کا فاصلہ: ٹرانسفارمر اور بجلی کے میٹر کے درمیان سیکنڈری سرکٹ کی لمبائی 50 میٹر سے زیادہ نہیں ہونی چاہیے، اور تار کا کراس- سیکشن 2.5mm² سے کم نہیں ہونا چاہیے (5A سیکنڈری سائیڈ کے لیے)۔ پیچیدہ ماحول میں، ڈھال والی تاروں کو مداخلت کو کم کرنے کے لیے استعمال کیا جا سکتا ہے۔
